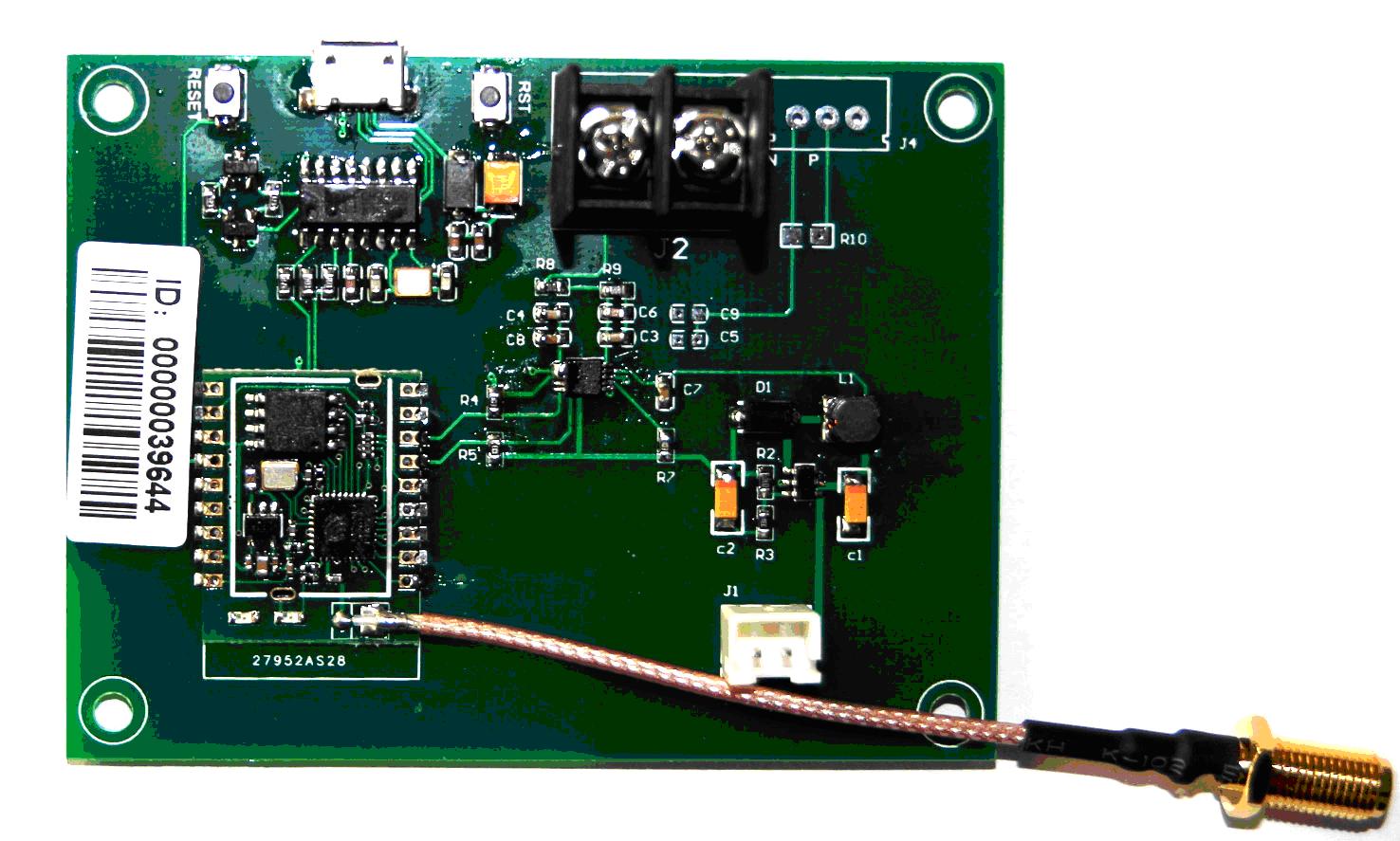

KB3077電池電壓Wifi檢測模塊通過ADC接口采集被測電池電壓與剩余電量，通過WiFi網絡自動上傳至采集服務器。模塊采用周期性自動休眠方式以降低功耗。
模塊功耗
下面參數是居于3.3V供電，工作環(huán)境溫度為25°C并在天線被正確安裝的情況下測得。
|
Pattern |
Minimum Value |
Typical Value |
Maximum Value |
Unit |
|
Transmit 802.11b, CCK 11Mbps, Pout=+17dBm |
|
170 |
|
mA |
|
Transmit 802.11g, OFDM 54Mbps, Pout=+15dBm |
|
140 |
|
mA |
|
Transmit 802.11n, MCS7, Pout=+13dBm |
|
120 |
|
mA |
|
Receive 802.11b, packet length1024, -80dBm |
|
50 |
|
mA |
|
Receive 802.11g, packet length1024, -70dBm |
|
56 |
|
mA |
|
Receive 802.11n, packet length1024, -65dBm |
|
56 |
|
mA |
|
Deep-Sleep? |
|
20 |
|
uA |
|
Power Off |
|
5 |
|
uA |
|
|
|
|
|
|
|
網絡支持 |
IEEE 802.11n、IEEE 802.11g、IEEE 802.11b |
|
WiFi傳輸速率 |
11n:MAX 150Mbps |
|
信道 |
可用信道1-14，實際使用時與熱點信道一致 |
|
頻率 |
2.4-2.484G |
|
發(fā)射功率 |
15-19DBM |
|
無線安全 |
WEP/TKIP/AES encryption |
|
WPA/WPA2 security mechanism |
|
|
串口轉網絡 |
|
|
網絡協議 |
TCP/UDP |
|
串口波特率 |
300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 74880, 115200, 230400, 460800, 921600 |
|
電壓測量 |
|
|
ADC 接口 |
16 位Sigma-Delta ADC，分辨率：0.5mV 測量范圍： 0 -10000 mV |
|
電池測量 |
16 位Sigma-Delta ADC，分辨率：0.1mV 測量范圍： 0 - 3300 mV |
詳情請查看說明書：KB3077-VM 電池電壓Wifi檢測模塊說明書
